Wir zeigen dir alles, was du schon immer über die automatische Gartenberegnung selbst planen wissen wolltest.
Und ermöglichen dir mit diesen Informationen deine automatische Gartenberegnung selbst planen und installieren zu können.Wir erklären dir Schritt für Schritt, wie du deine Gartenbewässerung planen kannst.
Außerdem zeigen wir dir, welche Bewässerungskomponenten du dafür benötigst und welche Fehler du unbedingt vermeiden solltest.
Das Prinzip der Beregnungsanlage funktioniert, wie folgt:
An einen Wasserhahn, eine Zisterne oder Pumpe wird ein Druckminderer mit Filter angeschlossen.
Von dort aus wird das Wasser unterirdisch über PE-Rohre zum Verteilerkasten geleitet.
Damit die Magnetventile den Wasserfluss ermöglichen, kriegt das Ventil ein Signal von dem Steuergerät der Bewässerungsanlage.
Nun fließt das Wasser unterirdisch weiter in Richtung der Versenkregner, Sprüher oder Tropfschläuche.
Darüber gelangt es zum Rasen, den Pflanzen oder den Beeten.
Nachdem die am Steuergerät programmierte Zeit abgelaufen ist, wird das Magnetventil wieder geschlossen und die Beregnung stoppt.
Jetzt kann ein weiterer Kreis mit Wasser versorgt werden.
Die Gartenberegnungsanlage ist der Oberbegriff für die komplette automatische Gartenberegnung.
Darin enthalten sind z.B. die Rasenbewässerung für den Rasen, die Tropfbewässerung für Hecken oder Beete und Microsprüher für Kübelpflanzen.
Die Rasenbewässerung dient der Bewässerung des Rasens.
Das kann über Versenkregner, die ebenerdig im Boden installiert sind, erfolgen oder mit Gehäuseregnern, die oberirdisch verbaut sind.
Für Spezialanwendungen gibt es auch noch Beregnungsmatten.
Wie zum Beispiel die ECO-MAT von Hunter für die Unterflur Tropfberegnung, die unter dem Rasen verlegt werden.
Für die Rasenbewässerung gibt es je nach Art der Anwendung verschiedene Ausführungen der Regner.
Hier findest du eine kurze Übersicht über die verschiedenen Regner für die Rasenbewässerung:
Für die Beetbewässerung setzt man Tropfschläuche ein.
Dabei hat man die Möglichkeit zwischen oberirdischer und unterirdischer Verlegung.
Sehr gute Tropfschläuche bieten Hunter und Rain Bird an.
Diese zeichnen sich durch ihre Langlebigkeit aus und Verstopfungsresistenz.
Auch sind die druckkompensierenden Tropfelemente zu betonen.
Damit erspart man sich eine Niederdruckwasserleitung, die zusätzlich Geld, Zeit und Arbeit bei der Installation bedeutet.
Beide Hersteller liefern die Tropfschläuche in 2 Tropfabstand Varianten und Tropfer Flussraten aus.
Blumen erfordern manchmal eine sehr gezielte Bewässerung und Wassermenge.
Für diesen Zweck eignen sich die Microsprüher hervorragend.
Hunter bietet Microsprüher in verschiedensten Ausführungen an.
So gibt es Microsprüher für die Blumenberegnujng in 90°, 180° und 360° Winkel.
Außerdem haben einige Modelle eine Durchflussregulierung, als auch Wurfweitenjustierung.
Damit werden alle Ansprüche an die automatische Blumenberegnung abgedeckt.
Für anspruchslosere Blumen kann genauso gut ein Tropfschlauch installiert werden.
Der entscheidende Vorteil ist die einfache Installation.
Auch für die Strauch und Hecken Beregnung sind die Tropfschläuche sehr zu empfehlen und dafür die erste Wahl.

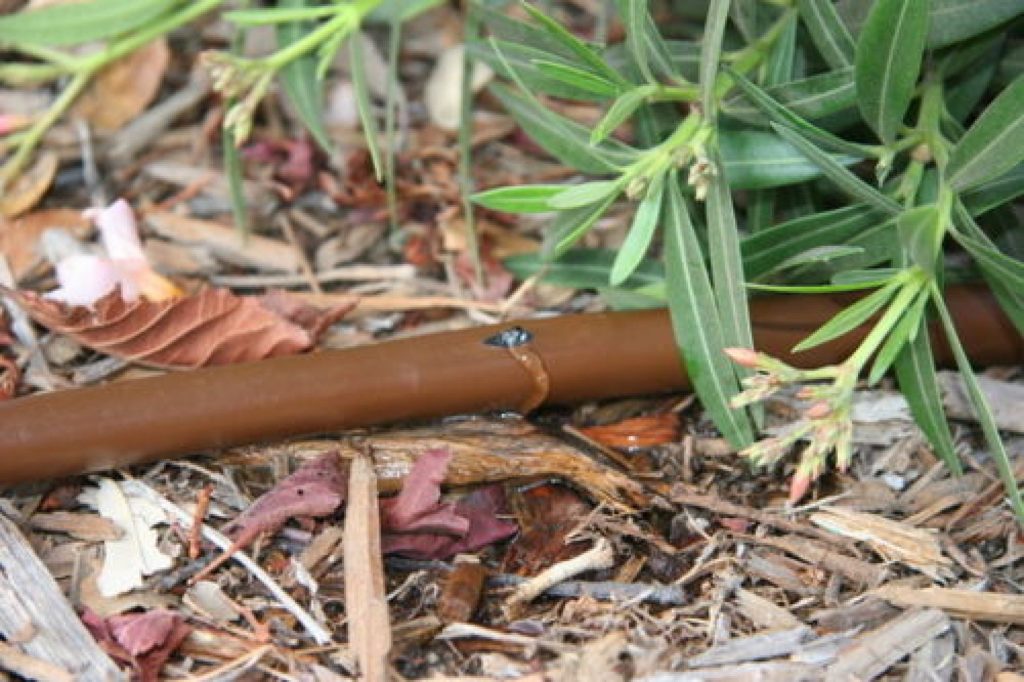

Bei einer Tröpfchenbewässerung besitzen die Schläuche definierte Löcher in einem gleichmäßigen Abstand.
Diese Löcher sind so ausgelegt, dass eine bestimmte Wassermenge je Stunde hindurch strömen kann.
Gute Tropfschlauchhersteller, wie z.B. Rain Bird bieten Modelle mit im Schlauch eingelassenen Düsen an.
Damit stellt Rain Bird sicher, dass diese robust und schmutzresistent sind.
Ein Verstopfen durch Erde ist damit ausgeschlossen.
Sogar unterirdische Verlegung ist damit möglich.
Vorteile
Wenn du erst einmal die Bewässerung installiert hast, hast du mehr Zeit.
Der Gießkanne kannst du mit einer automatischen Gartenberegnung ade sagen!
Die eingesparte Zeit kannst du dann anderen Projekten widmen oder der Gartenbewässerung entspannt bei der Arbeit zuschauen.
Damit die vollautomatische Gartenberegnung über das programmierte Steuergerät geregelt wird, musst du es einmalig einstellen.
Dafür stellst du am Steuergerät die gewünschten Regentage, sowie Regenzeiten im Laufe des Tages ein.
Nun kannst du die komfortable Gartenberegnung genießen.
Automatische Gartenberegnung selbst planen? So geht’s!
Diese Wasserquellen kommen für die Gartenbewässerung in Frage:
Vorteile
Nachteile
Vorteile
Nachteile
Vorteile
Nachteile
Hauswasseranschluss: für kleine Bewässerungs- und Grünflächen
Zisterne: für kleine und mittelgroße Bewässerungs- und Grünflächen
Tiefbrunnenbohrung: für mittlere und große Grünflächen
Zur Ermittlung der zur Verfügung stehenden Wassermenge muss die Zeit zur Befüllung eines 10 Liter Eimers ermittelt werden.
Dafür wird die Zeit in Sekunden ermittelt und daraus das Volumen je Stunde berechnet.
3600 Sekunden / Stunde x Zeit in Sekunden für die Befüllung eines 10l Eimers x 10l = Fördervolumen in Liter / Stunde
Der Ventilschacht für die Gartenbewässerung sollte so positioniert werden, dass er zum einen im Garten nicht stört und zum anderen trotzdem gut zugänglich ist.
Der Grund dafür ist zum einen die Winterentleerung, um sicher zu stellen, dass die Bewässerungsanlage den Winter unbeschädigt übersteht.
Zum anderen, dass die Leitungsverlegung von der Wasserquelle bis zum Verteilerkasten mit möglichst wenig Aufwand erfolgen kann.
Es gilt zu bedenken, dass alle Leitungen von dem Verteilerkasten abgehen und von der Wasserquelle dorthin führen.
Daher ist eine dezentrale Lage mit Mehrkosten verbunden.
Unsere Empfehlung ist daher eine Position, die sowohl zentral, als auch unsichtbar ist.
Wenn du deine automatische Gartenberegnung selbst planen möchtest, musst du zunächst den Maßstab für die Zeichnung bestimmen.
So gehst du dabei vor:
Der für dich geeignete Maßstab häng davon ab, wie groß dein Garten ist.
Idealerweise ist der Maßstab für den Beregnungsplan so zu wählen, dass der gesamte Garten auf einem DIN A4 Blatt erfasst werden kann.
Ein DIN A4 Blatt misst 21cm x 29,7cm.
Bei einem Maßstab von 1cm = 1m kann maximal eine Gartenfläche von 21m x 29,7m erfasst werden.
Überschreitet dein Garten diese Abmessungen, solltest du auf 1cm = z.B. 2m wählen.
Damit stellst du sicher, dass du den gesamten Garten übersichtlich auf einer Seite erfassen kannst.
Schritt 1: Grundriss skizzieren
Nun, wo du den Maßstab bestimmt hast, geht es an das Zeichnen des Gartengrundriss.
Dafür solltest du ein Lineal, einen Bleistift und einen Taschenrechner für die Umrechnung der Positionen und Längen der Flächen zur Hand haben.
Für die Versenkregner solltest du darüber hinaus einen Zirkel bereithalten.
Jetzt zeichnest du einfach alles auf.
Schritt 2: Hecken, Beete und Bäume, sowie Rasenflächen einzeichnen
Damit in deinem Plan auf einen Blick alles ersichtlich wird, solltest du im Folgenden Hecken, Beete und Bäume erfassen.
Warum ist das wichtig?
Abhängig davon, ob du Hecken oder Rasen beregnen möchtest, musst du wissen, wo und was im Garten ist.
Und um die passende Komponente zur Bewässerung einzuplanen.
Hecken werden zum Beispiel mit Tropfschläuchen, wohingegen Rasen mit Versenkregnern mit Wasser versorgt werden.
Schritt 3: Wasserquelle und Verteilerkasten Lage im Plan einzeichnen
Jetzt zeichnest du innerhalb deines Plans die Wasserquelle und den Ventilschacht ein.
Schritt 4: Wassersteckdosen oder Zapfhähne einzeichnen
Anschließend skizzierst du die Positionen von Wassersteckdosen und der Zapfhähne in deinen Plan.
Schritt 5: Regner für die Rasenbewässerung einzeichnen
Für Hecken wird lediglich eine Tropfschlauchleitung entlang der Wurzeln verlegt.
Daher wird auch entlang der gesamten zu bewässernden Hecke eine Leitung eingezeichnet.
Bei einer Beetberegnung ist zu beachten, dass der Tropfschlauch entlang der Beete Verlegt wird.
Solltest du zum Beispiel ein Gemüsebeet, welches aus 2 Reihen besteht, haben. So musst du jeweils entlang der Reihe jeweils einen Tropfschlauch einzeichnen.
Bäume und Büsche werden, falls nötig, mit einem separaten Ring um den Stamm bewässert.
Schritt 1: Eckregner einzeichnen
Standartmäßig empfehlen wir mit den Ecken der Rasenflächen zu starten und sich von hier aus voran zu arbeiten.
Schritt 2: Regner auf den äußeren langen Seiten eintragen
Nun misst du den Abstand von der einen Ecke zur andern und prüfst, ob ein geeigneter Regner dafür bereitsteht.
Wenn es keinen passenden Regner gibt, muss potitionierst du mittig dazwischen einen weiteren Regner, um den Abstand zu verringern.
Die Eckregner sollen für die optimale Beregnung möglichst großflächig überlappen, damit keine Trockenstellen erfolgen.
Das Vorgehen führst du für alle weiteren Seiten der Rasenflächen durch.
Schritt 3: mittlere Regner in die Skizze eintragen
Nachdem du alle Seiten mit den entsprechenden Regnern versehen hast, bleiben in den Mitte unberegnete Flächen übrig.
Diese füllst du von innen heraus mit weiteren Regnern aus.
Dafür positionierst du diese möglichst mittig zu den umlaufenden Regnern in deiner Skizze.
Das wiederholst du nun solange, bis die gesamte Rasenfläche abgedeckt ist.
Schritt 6: Tropfschläuche für die Hecken- und Beetberegnung, sowie Bäume und Büsche einzeichnen
Schritt 7: Microsprüher für Blumen einzeichnen
Zum Schluss fehlen nur noch die Microsprüher für die Blumen.
Dieser Punkt ist Optional und nur erforderlich, wenn du Blumen hast, die über einen Microsprüher bewässert werden sollen.
Die Microsprüher werden in einen 16mm Schlauch gebohrt.
Deswegen verlegst du dafür das 16mm PE Rohr entlang den Blumen und versiehst an den erforderlichen Stellen einen Microsprüher
Schritt 8: Anzahl der Beregnungskreise festlegen
Schritt 1: Wasserverbrauch der Regner bestimmen
Passend zu den Regnern findest du im Hunter Produktkatalog auch gleich die entsprechenden Wassermengen, die in einer Stunde verbraucht werden.
Die Summe aller Regner ergibt den Gesamtbedarf an Wasser je Stunde.
Schnitt 2: Wasserquelle Fördervolumen mit Sicherheitsabschlag ermitteln
In diesem Schritt legst du fest, wie viel Fördervolumen du für die Berechnung der Bewässerungskreise zur Verfügung steht.
Dafür nimmst du das gerechnete Fördervolumen und ziehst davon eine Sicherheitstoleranz von 20% ab.
Der Abzug der Toleranz ist deswegen so wichtig, weil du damit zum einen schwankende Fördermengen bei deiner Gartenpumpe oder dem Hauswasseranschluss kompensierst.
Zweitens hast du dadurch mehr Spielraum für die nachträgliche Veränderung oder Anpassung deines Beregnungsplans.
Falls dir zum Beispiel im Nachgang einfällt, dass du einen zusätzlichen Regner benötigst, kannst du diesen mit wenig Aufwand an den vorhandenen Wasserleitungen anbringen.
Du ersparst dir dadurch das komplizierte und Zeit aufwendige Verlegen von weiteren Bewässerungskreisen.
Formel für die Berechnung des Volumens:
Fördervolumen x (1-0,2) = effektives Fördervolumen
Schritt 3: Berechnen der Bewässerungskreise
Jetzt, wo dir alle erforderlichen Werte zur Verfügung stehen, rechnest du einfach mit folgender Formel die Anzahl der Beregnungskreise.
Formel für die Berechnung des Volumens:
Wasserverbrauch aller Regner / Anzahl des effektiven Fördervolumens = Anzahl der Regnerkreise
Hast du in deinem Plan Wassersteckdosen angedacht?
Dann addierst du einen zusätzlichen Beregnungskreis. Dabei gilt es zu beachten, dass du je 100m Länge des Tropfschlauchs einen Beregnungskreis brauchst.
Sind Microsprüher im Beregnungsplan angedacht, muss auch hierfür ein zusätzlicher Bewässerungskreis hinzu addiert werden.
Schritt 9: PE Rohre in die Skizze anzeichnen
Schritt 1: PE Rohre für die Rasenbewässerung
Sämtliche Regner müssen ausgehend vom Ventilschacht mit Wasser versorgt werden.
Dafür müssen PE Rohr Leitungen im Durchmesser von mindestens 25mm eingeplant werden.
Es ist wichtig 25mm oder sogar besser 32mm Durchmesser Rohre zu verwenden.
Je größer der Durchmesser, desto geringer sind die Strömungsverluste. Daher dringend auf den geeigneten Durchmesser achten.
Grundsätzlich hast du im Punkt 1 bestimmt, wie viele Bewässerungskreise du brauchst.
Durch das Dividieren des effektiven Fördervolumens durch die Anzahl der Kreise ermittelst du die das empfohlene Volumen je Kreis.
Formel für die Berechnung des Volumens je Kreis:
effektiven Fördervolumens / Anzahl der Regnerkreise = Volumen je Kreis
Die einzelnen Regnervolumen addierst du nun so, dass du auf das +/-20% des Volumens je Kreis kommst.
Die addierten Regner bilden jeweils einen Kreis.
Formel für die Berechnung des Volumens je Kreis:
effektiven Fördervolumens / Anzahl der Regnerkreise = Volumen je Kreis
Genauso gehst du für die anderen Renger vor, bis du alle Kreise bestimmt hast.
Wir empfehlen dir möglichst nahe bei einander liegende Regner zusammen zu fassen.
Dadurch sparst du PE Rohr Länge und entsprechend Zeit und Geld. Darüber hinaus wird es für dich übersichtlicher.
Jetzt kannst du die Regner, die zu einem Kreis gehören in einer Farbe mit idealerweise horizontal und vertikal ausgerichteten Leitungen verbinden.
Ebenso zeichnest du die weiteren Wasserkreise ein.
Schritt 2: PE Rohre für die Tropfschläuche
Das PE Rohr für die Tropfschläuche sollte ebenfalls mindestens 25mm dick sein.
Hast du unter 100m Tropfschlauchlänge, so kommst du mit einer Zuleitung aus.
Daher zeichnest du vom Ventilkasten zum Anfang des Tropfschlauchs ebenfalls in geraden und vertikalen Linien die Leitung ein.
Hierbei spielt es keine Rolle, an welchem Ende vom Tropfrohr die Zuleitung erfolgt.
Daher ist der kürzeste Weg zu empfehlen.
Falls erforderlich wiederholst du das nun für den weiteren Tropfschlauch.
Schritt 3: PE Rohre für die Wassersteckdosen und Zapfstellen
Wassersteckdosen und Zapfstellen werden zu einem Beregnungskreis zusammengefasst.
Damit du immer Wasser zur Verfügung hast, wird dieser Kreis ohne Magnetventil betrieben.
Daher zeichnest du vom Ventilkasten zum nächstgelegener Wassersteckdose die Zuleitung und von dort aus weiter zum nächsten.
Schritt 4: PE Rohre für die Microsprüher
Die Zuleitung zum Microsprüher Schlauch entspricht der Tropfschlauchzuleitung.
Es gilt also die kürzeste Zuleitung zu wählen und einzuzeichnen.
Schritt 10: Stückliste erstellen
Schritt 1: PE Rohr Länge ermitteln
Als erstes rechnest du alle PE Rohre mit dem min. 25mm Querschnitt zusammen.
Dafür addierst du die Längen in cm aller Zuleitungen.
Bei einem Maßstab von 1cm = 1m hast du somit schon die benötigte Länge.
Ansonsten rechnest du die addierten cm mit dem Maßstab um.
Schritt 2: Tropfschlauch Längen ermitteln
Auch hier nimmst du die cm mit dem Lineal ab und ermittelst damit die Länge.
Schritt 3: 16mm PE Rohr für Microsprüher Länge herausmessen
Analog Punkt 6.1.
Schritt 4: Versenkregner Ausführungen aufschreiben
In deiner Skizze findest du alle Regner mit den entsprechenden Bezeichnungen.
Diese Bezeichnungen und die Anzahlen nottierst du einfach in die Stücklistenvorlage.
Schritt 5: Regnergehäuse Anzahl bestimmen
Jeder Regner braucht ein Regnergehäuse.
Deswegen entspricht die Summe der Regner der Summe der Regnergehäuse.
Schritt 6: PE Verbinder T-Stücke
Pro Regner muss ein T Stück in der Größe des PE Rohr Durchmessers gerechnet werden abzüglich der Beregnungskreise.
Formel:
Anzahl T-Stücke = Anzahl Regner – Anzahl Beregnungskreise für die Rasenbewässerung
Schritt 7: PE Verbinder I-Verbinder 25mm x ¾“ für die Regner
Für jeden Regner wird auch ein PE Verbinder als Verbindung zwischen dem Swing Joint und dem PE Rohr genutzt.
Für jeden Regner wird ein I-Verbinder zu ¾“ Innengewinde gebraucht.
Formel: Anzahl I-Verbinder 25mm x ¾“ = Anzahl der Versenkregner
Schritt 8: PE Verbinder 25mm x 16mm I-Verbinder für die Tropfschläuche
Als Übergang vom 25mm PE Rohr zum Tropfschlauch benötigst du einen 25mm x 16mm I-Verbinder.
Die Menge entspricht der Anzahl der einzelnen Tropfregner.
Schritt 9: PE Verbinder 25mm x 16mm I-Verbinder für die Microsprüher Leitung
Die Microsprüher kannst du beliebig an die zu gießenden Blumen anpassen.
Hast du zum Beispiel 10 Blumen, die mittels einem Microsprüher bewässert werden, so ist auch die Anzahl der Microsprüher gleich 10.
Schritt 10: PE Verbinder Winkel für die Wassersteckdosen
Ähnlich der Vorgehensweise der Ermittlung der T-Stücke für die Regner, erfolgt auch die Bestimmung der benötigten T-Stücke für die Wassersteckdosen.
Formel: Anzahl T-Stücke = Anzahl Wassersteckdosen – Anzahl Wassersteckdosen Kreise
Schritt 11: PE Verbinder 25mm x ¾“ IG I-Verbinder für die Wassersteckdosen
Für den Anschluss der Wassersteckdosen brauchst du einen Adapter zwischen dem Swing Joint und der Steckdose selbst.
Deswegen ist die Anzahl der I-Verbinder gleich der Anzahl der Wassersteckdosen.
Formel: Anzahl I-Verbinder = Anzahl Wassersteckdosen
Schritt 12: Hunter Swing Joint für die Regner
Für eine einfache Installation der Versenkregner im Boden bieten sich besonders die in alle Richtungen einstellbaren Hunter Swing Joint an.
Die Besonderheit gegenüber flexiblen Schläuchen ist die robuste Bauweise der Swing Joints.
Damit ist die Verbindung zwischen der Hauptwasserleitung und dem Regner äußerst stabil.
Dadurch das Knicken der Regner Zuleitung verhindert.
Formel: Anzahl Swing Joints Regner = Anzahl Regner!!!
Schritt 13: Hunter Swing Joint für die Wassersteckdosen
Entsprechend den Vorteilen der Verbindung zwischen der Hauptwasserleitung und den Regnern, sieht es auch bei Wassersteckdosen aus.
Damit die Wassersteckdosen einfach an die Rasennabenhöhe angepasst werden können, bieten sich die Swing Joints an.
Formel: Anzahl Swing Joints Wassersteckdose = Anzahl Wassersteckdosen
Schritt 14: Microsprüher
Bei den Microsprühern ist die Anzahl entsprechend der Summe der Blumen die gegossen werden sollen.
Schritt 15: Magnetventile
Die automatische Gartenberegnung selbst planen mit den passenden Magnetventilen.
Die Magnetventile werden für die Bewässerungskreise der Rasenbewässerung, der Heckenberegnung und Beetberegnung genutzt.
Die Beregnungskreise für die Regner + die Anzahl der Tropfschläuche und Leitungen für Microsprüher entspricht den Magnetventilen.
Schritt 16: Ventilkasten vorkonfiguriert
Statt den Ventilkasten selber zusammen zu bauen, bieten wir fertig zusammengebaute Sets an.
Bei diesen wählen Sie einfach nur die Anzahl der Beregnungskreise, sowie eventuell Kreise für Wassersteckdosen und das wars.
Schritt 17: Steuergerät
Sobald du die die Beregnungskreise ermittelt hast, weißt du auch, welches Steuergerät für dein Vorhaben passt.
Hier bleibt nur noch die Auswahl zwischen Innen- oder Außenbereichmontage.
Schritt 18: Regensensor
Obligatorisch kannst du auch einen Regensensor installieren.
Diesen empfehlen wir zu Gunsten der Wasserersparnis und des Umweltschutzes.
Wenn du deine automatische Gartenberegnung selbst planen möchtest, solltest du auch einen Regensensor verwenden.
Darüber hinaus schont es das Portemonnaie, da weniger Wasser und Strom verbraucht werden.
Schritt 19: Endstopfen für den Tropfschlauch
Für jedes Ende eines Tropfschlauchs wird ein Endstopfen benötigt.
Schritt 20: I-Verbinder 16mm x 16mm Tropfschlauch zu Tropfschlauch
Wenn mehrere Tropfschläuche zusammengefügt werden sollen, werden I-Verbinder verwendet.
